商品の詳細:
お支払配送条件:
|
| 材料: | 延性がある鉄GJS500-7 | 内部部品: | SS304 |
|---|---|---|---|
| 流れ区域: | 全開流量区域 | 色: | RAL 5010、RAL 5015 |
| 標準: | EN1074-4 AWWAC515 | 承認: | WRAS NSF61 |

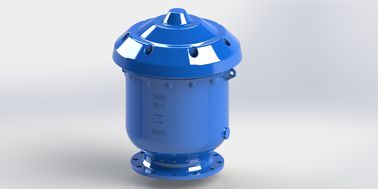

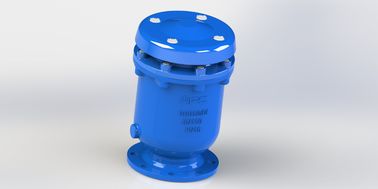

| 製品名: | 組合せの空気解放弁 | ||
| ハイライト: | 空気圧解放弁,水空気解放弁,WRAS NSF 61の組合せの空気解放弁 |
||
消火活動のシステム組合せの空気弁SS304/SS316の内部部品
クリーン ウォーターの全開流量区域のためのConbinationの空気解放弁の消火活動
三重機能:
1.パイプラインの満ちることの間の大きい空気解放
2.パイプラインの流出の間の大きい空気取り入れ口
3.加圧パイプラインの下の小さい空気解放

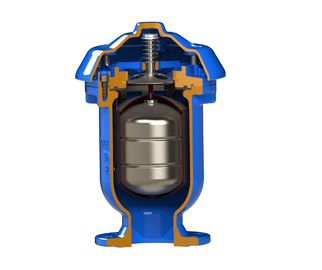

特徴:
. 高度の設計:強い浮遊物および簡単なメカニズムは突然水hammer&の速い閉鎖の間に割れることを防ぐことができる。
. 振動することを防ぐことができるレバーか腕無し、flのオートムギの直接閉鎖曲がる。
. 浮遊物の滑らかなおりの外側はspecifi EDガイド・レールで、浮遊物を動かせ続ける。
. 衝突防止のための最下のゴム製真空の間におりのまわりで適切な穴と容易な緩衝、および下水管。
. 外スクリーンは安全のため、昆虫を防ぐ。
. 長期サービスのためのバルブ本体の十分に融合のエポキシの上塗を施してある内部そして外側。
. フランジ訓練および次元に従うため:BS EN 1092およびBS EN 558およびANSIのフランジ。
サイズ選択のテーブル:
| 水流率の範囲 最高CMH |
760 | 1360 | 4160 | 8500 | 19100 | 33400 | 76300 |
| 主要なパイプラインのサイズ mm |
80-300 | 200-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 | 2100-3000 |
| KARXの入口のサイズ mm |
25 | 50 | 80 | 100 | 150 | 200 | 300 |
| 出口の穴 mm |
50 | 75 | 95 | 130 | 170 | 230 | 330 |
| 小さい開口部のサイズ mm |
1.6 | 1.6 | 2 | 2.5 | 3 | 4 | 4 |
サービス分野:
サイズの範囲:DN 25-300MM
圧力評価:1.0Mpa、1.6Mpa （糸）
給水系統のため、消火活動、用水系統。
技術的なデータ:
1.0Mpa、1.6Mp、2.5 Mpa （フランジ）
働く温度:-10°-80°C.
流れ媒体:クリーン ウォーター
材料表:
KARS （糸のタイプDN25-DN50）
| いいえ。 | 部分名 | 材料 | 標準 |
| 1 | ボディ | 延性がある鉄 | EN GJS500-7 |
| 2 | 浮遊物 | ステンレス鋼 | ANSI304 |
| 3 | 密封アーク | ステンレス鋼 | ANSI304 |
| 4 | 六角形のボルト | 炭素鋼/ステンレス鋼 | 亜鉛Coated/AISI304 |
| 5 | カバー | 炭素鋼 | 塗られるエポキシ |
| 6 | スクリーン | ステンレス鋼 | ANSI304 |
| 7 | 緩衝 | ゴム製 | NBR/EPDM |
| 8 | ガイドのバレル | ステンレス鋼 | ANSI304 |
| 9 | Nozzelの座席 | ゴム製 | NBR/EPDM |
| 10 | 座席 | ゴム製 | NBR/EPDM |
| 11 | Oリング | ゴム製 | NBR/EPDM |
| 12 | ボンネット | 延性がある鉄 | EN GJS500-7 |
| 13 | 柱 | アルミニウム | コマーシャル |
| 14 | 六角形のボルト | 炭素鋼/ステンレス鋼 | 亜鉛Coated/AISI304 |
| 15 | 洗濯機 | ステンレス鋼 | AISI304 |
| 16 | 小さいNozzel | ステンレス鋼 | AISI304 |
KARX （フランジのタイプDN50-DN300）
次元:
KARS （糸のタイプDN25-DN50）
KARX （フランジのタイプDN50-DN300）
気流の特徴
大きい空気排出
空気取り入れ口
小さい空気ガス抜き
