| 起源の場所: | 陶磁器 |
| ブランド名: | AFC OEM |
| 証明: | ISO9001-2015 |
| モデル番号: | SKAR |
| 最小注文数量: | 1 |
|---|---|
| 価格: | USD RMB |
| パッケージの詳細: | 合板の箱 |
| 受渡し時間: | 45-60幾日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 順序に基づく |
| 材料: | 延性がある鉄GJS500-7 | 内部部品: | SS316 |
|---|---|---|---|
| コーティング: | Fushionはエポキシを結んだ | 流れ区域: | 全開流量区域 |
| 色: | RAL5010 | 専門: | 自由にこぼしなさい |
| ハイライト: | 廃水の空気解放弁,下水の空気弁,下水の空気解放弁は上塗を施してあるエポキシ樹脂で接着する |
||

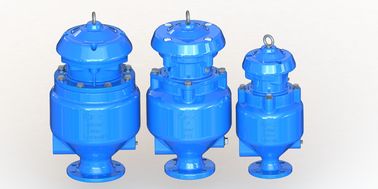

SS316 Internalsの下水の組合せの空気解放弁の三倍はこぼれ自由な全開流量区域の作用する
特徴:
。 こぼれは操作の間に安全および人間及び周囲の環境に害のためのボディの中の汚れたか腐食性の液体を自由保たない。
。 クリーニングのための上及び底で主任を流出させなさい。
。 、振動することを、防ぐべき腕かレバー無しflのオートムギの直接閉鎖曲がる。
。 長期サービスのためのバルブ本体の融合のエポキシの上塗を施してある内部そして外側。
。 製造の標準:BS EN1074-4、AWWA C512
。 フランジ訓練および次元:BS EN 1092およびBS EN 558およびANSIのフランジ。
サービス分野:
下水の給水系統のため。
技術的なデータ:
サイズの範囲:DN 50-200MM
圧力評価:1.0Mpa、1.6Mp （フランジ）
働く温度:-10°-80°C.
流れ媒体:下水水。
waterhammer問題がある時はいつでもPN25および耐衝撃性装置のための工場に相談しなさい。
| 速い選択のテーブル | |||||
| 水流率 CMH |
1360 | 4160 | 8500 | 19100 | 33400 |
| 主要な管のサイズ MM |
80-400 | 400-700 | 750-1000 | 1050-1500 | 1500-2000 |
| SKARのサイズ MM |
50 | 80 | 100 | 150 | 200 |
材料:
| いいえ。 | 部分名 | 材料 | 標準 |
| 1 | ボディ | 延性がある鉄 | EN GJS500-7 |
| 2 | 浮遊物 | ステンレス鋼 | ANSI304/316L |
| 3 | 中間の部分 | 延性がある鉄 | EN GJS500-7 |
| 4 | Oリング | ゴム製 | NBR |
| 5 | 六角形のボルト | ステンレス鋼 | AISI304 |
| 6 | 洗濯機 | ステンレス鋼 | AISI304 |
| 7 | ボンネット | 延性がある鉄 | EN GJS500-7 |
| 8 | カバー | 延性がある鉄 | EN GJS500-7 |
| 9 | 洗濯機 | ステンレス鋼 | Commercial/ANSI304/316 |
| 10 | 六角形のボルト | ステンレス鋼 | Commercial/ANSI304/316 |
| 11 | アイボルト | 炭素鋼 | コマーシャル |
| *12 | 柱 | アルミニウム | コマーシャル |
| 13 | Oリング | ゴム製 | NBR |
| 14 | 座席 | ゴム製 | NBR |
| 15 | 密封アーク | ステンレス鋼 | ANSI304/316L |
| 16 | 開口部の座席 | ゴム製 | NBR |
| 17 | 茎 | ステンレス鋼 | ANSI304/316L |
| 18 | プラグ選択 | ステンレス鋼 | ANSI304/316L |
| 19 | 小さい開口部 | ステンレス鋼 | ANSI304/316L |
| *Size≥DN150に柱がない | |||
次元:
| DN | モデルいいえ。 | H | ΦD | ΦK | ΦB | nΦd | C | ||||
| PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | ||||
| 50 | SKAR-0050 | 558 | 165 | 125 | 99 | 4Φ19 | 19 | ||||
| 80 | SKAR-0080 | 653 | 200 | 160 | 132 | 8Φ19 | 19 | ||||
| 100 | SKAR-00100 | 676 | 220 | 180 | 156 | 8Φ19 | 19 | ||||
| 150 | SKAR-0150 | 810 | 285 | 240 | 211 | 8Φ23 | 19 | ||||
| 200 | SKAR-0200 | 950 | 340 | 295 | 266 | 8Φ23 | 12Φ23 | 20 | |||
