商品の詳細:
お支払配送条件:
|
| 材料: | 延性がある鉄 | 色: | 赤いEY3000 |
|---|---|---|---|
| 関係: | フランジの溝 | 茎: | SS420 |
| くさび: | EPDM | フランジ: | AISI B16.4 PN16 |
| ハイライト: | 柔らかいつけられていたゲート弁,消火活動のゲート弁 |
||

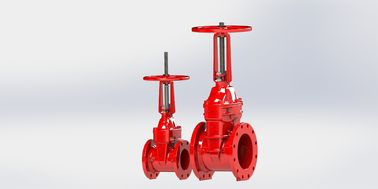

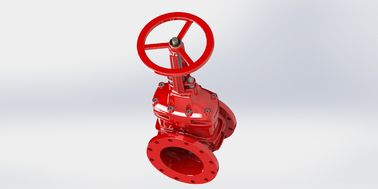

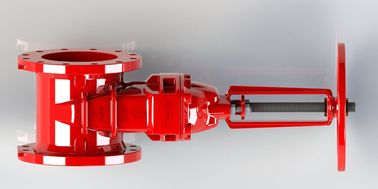

消防機関UL FMは弾力性のあるつけられていたゲート弁軽量ライト操作のトルクをaproved
消火活動の弾力性のあるつけられていたゲート弁は長期水流サービスのため、屋内、屋外、上または地下である。
適用
OS&Yのゲート弁は屋内で使用されるまたは屋外でピットおよびNRS弁は付すティー ハンドルのレンチまたは表示器のポストが付いているまたは道路箱弁として壁の表示器のポストか地下と使用される
NRSのゲート弁は基礎フランジの有無にかかわらず利用できる。基礎フランジが付いている弁が直立した表示器のポストを支えるのに使用されている。基礎フランジのない弁は埋められたserivcesで壁の表示器かティー レンチによって使用される
指定
| サイズ | DN50-DN300 |
| 働く温度 | - 10C- 80のC |
| フランジ | AISI B16.1およびPN16 |
| 溝がある端 | AWWA C606 |
| 流れ媒体 | 水 |
次元
| サイズ | モデル | L | ΦD | ΦK | n-Φd | H | ΦF | ||||
| MM | FNC （F/G/X） | MM | PN16 | ANSI | PN16 | ANSI | PN16 | ANSI | MM | MM | |
| 2 1/2 | 65 | FNCF-0065 | 190 | 185 | 178 | 145 | 140 | 4-φ19 | 4-φ19 | 253 | 305 |
| 3 | 80 | FNCF-0080 | 203 | 200 | 191 | 160 | 152 | 8-φ19 | 4-φ19 | 288 | 305 |
| 4 | 100 | FNCF-0100 | 229 | 220 | 229 | 180 | 191 | 8-φ19 | 8-φ19 | 321 | 305 |
| 5 | 125 | FNCF-0125 | 254 | 250 | - | 210 | - | 8-φ19 | 8-φ23 | 372 | 305 |
| 6 | 150 | FNCF-0150 | 267 | 285 | 279 | 240 | 241 | 8-φ23 | 8-φ23 | 409 | 305 |
| 8 | 200 | FNCF-0200 | 292 | 340 | 343 | 295 | 298 | 12-φ23 | 8-φ23 | 505 | 305 |
| 10 | 250 | FNCF-0250 | 330 | 400 | 406 | 365 | 362 | 12-φ28 | 12-φ26 | 580 | 305 |
| 12 | 300 | FNCF-0300 | 356 | 455 | 483 | 410 | 432 | 12-φ28 | 12-φ26 | 658 | 305 |
| サイズ | モデル | L | ΦD | ΦK | n-Φd | H | ΦF | ||||
| MM | FNC （F/G/X） | MM | PN16 | ANSI | PN16 | ANSI | PN16 | ANSI | MM | MM | |
| 2 | 50 | FRHF-0050 | 178 | 165 | 152 | 125 | 121 | 4-φ19 | 4-φ19 | 312 | 382 |
| 2 1/2 | 65 | FRHF-0065 | 190 | 185 | 178 | 145 | 140 | 4-φ19 | 4-φ19 | 338 | 408 |
| 3 | 80 | FRHF-0080 | 203 | 200 | 191 | 160 | 152 | 8-φ19 | 4-φ19 | 393 | 480 |
| 4 | 100 | FRHF-0100 | 229 | 220 | 229 | 180 | 191 | 8-φ19 | 8-φ19 | 441 | 544 |
| 5 | 125 | FRHF-0125 | 254 | 250 | - | 210 | - | 8-φ19 | 8-φ23 | 559 | 692 |
| 6 | 150 | FRHF-0150 | 267 | 285 | 279 | 240 | 241 | 8-φ23 | 8-φ23 | 598 | 759 |
| 8 | 200 | FRHF-0200 | 292 | 340 | 343 | 295 | 298 | 12-φ23 | 8-φ23 | 743 | 953 |
| 10 | 250 | FRHF-0250 | 330 | 400 | 406 | 355 | 362 | 12-φ28 | 12-φ26 | 880 | 1140 |
| 12 | 300 | FRHF-0300 | 356 | 455 | 483 | 410 | 432 | 12-φ28 | 12-φ26 | 1009 | 1319 |
