| 起源の場所: | 陶磁器 |
| ブランド名: | AFC OEM |
| 証明: | WRAS, NSF61/372 |
| モデル番号: | NSCV |
| 最小注文数量: | 1 |
|---|---|
| 価格: | USD RMB |
| パッケージの詳細: | 合板の箱 |
| 受渡し時間: | 45~60 日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 順序に基づく |
| 材料: | 延性がある鉄GJS500-7 | スタンダード: | EN1074-3、EN12233 |
|---|---|---|---|
| 機能: | アンチウォーターハンマー | コーティング: | エポキシ |
| 色: | 青 | ヘッドロス: | 低い |
| ハイライト: | 静かなチェックバルブ,反水撃作用の逆止弁 |
||

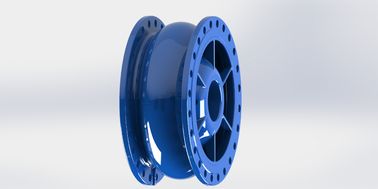

ノンスラムチェックバルブ エポキシ塗装 防水ハンマー機能を持つ柔らかい鉄
記述
NSCV - ノン・スラムチェックバルブは,騒音汚染や水圧が発生する地域で停電した場合の逆流に対する保護として使用されます.静かなパフォーマンスだけでなく,低頭損失を提供することができます.
特徴:
·長寿命と軽量性のために使用される高強度柔らかい鉄体.
·分散器を搭載した単体ボディの高度なダイナミックデザインにより流量が流通しやすくなり,頭部損失が少なくなります.
・低頭損失チェックバルブの一つで,ポンプの電力コストを大幅に節約し,短くストロッカーとスプリングを逆転したバルブディスクは,ほとんどのチェックバルブよりも速い.
·腐食耐性のために内側と外側の両方でエポキシ粉で覆われています.
·ブロンズ製のボチングは,動作中に磨き問題を軽減します.
·水力学的な設計により,スプリングが付いており,水にハマーが付かないようにします.
発散器に隠されたステンレス鋼のスプリングは不純物によって簡単に遮断されません.
円盤は逆流量前に正面閉じて,閉じる速度を最大化して0.2秒までします.
■ 垂直/水平/傾斜の設置が可能
·EN 558-1,ISO 5752およびEN 1092-2,ISO 7005-2のフレンズ寸法に対応する.
技術データ:
| サイズ | DN50-DN600 |
| 作業温度 | - 10°C - 80°C |
| フレンズ | AISI B16.1 または PN16 |
| 流媒体 | 清潔な水 |
サービスフィールド:
一般的に清潔な水,洗浄された下水,消防,灌水,冷却,HVACシステムに使用されます.

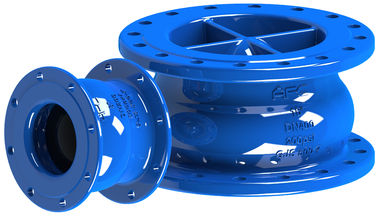

サイズ:
DN50 - DN350
DN400 - DN600
| 寸法:ユニット | |||||||||||||
| DN | モデル番号 | L について | ΦD | ΦK | n-Φd | C について | |||||||
| (F/F) | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | P10/N16 | PN25 | ||
| 400 | NSCV-0400 | 310 | 565 | 580 | 620 | 515 | 525 | 550 | 16-φ28 | 16-φ31 | 16-φ41 | 24.5 | 48 |
| 450 | NSCV-0450 | 330 | 615 | 640 | 670 | 565 | 585 | 600 | 20-φ28 | 20-φ31 | 20-φ41 | 25.5 | 49 |
| 500 | NSCV-0500 | 350 | 670 | 715 | 730 | 620 | 650 | 660 | 20-φ28 | 20-φ34 | 20-φ44 | 26.5 | 52 |
| 600 | NSCV-0600 | 390 | 780 | 840 | 845 | 725 | 770 | 770 | 20-φ31 | 20-φ37 | 20-φ50 | 30 | 58 |
材料:
DN50-DN350
| 違う 違う | 部品名 | 材料 | スタンダード |
| 1 | 身体 | デュチル鉄 | GJS500-7 |
| 2 | ディスク | 柔らかい鉄+ゴム | GJS500-7+EPDM/NBR |
| 3 | 春 | ステンレス鋼 | AISI304/316 |
| 4 | 幹 | ステンレス鋼 | AISI420/304/316 |
| 5 | 洗濯機 | プラスチック/ゴム | ナイロン/EPDM |
| 6 | ナッツ | ステンレス鋼 | AISI420/304 |
| 7 | ブッシング | 青銅 | C61900 |
| 8 | ディフューザー | デュチル鉄 | GJS500-7 |
| 9 | スクロールをセット | ステンレス鋼 | AISI304 |
| 違う 違う | 部品名 | 材料 | スタンダード |
| 1 | 身体 | デュチル鉄 | GJS500-7 |
| 2 | ディスク | 柔らかい鉄+ゴム | GJS500-7+EPDM |
| 3 | 春 | ステンレス鋼 | AISI304/316 |
| 4 | 幹 | ステンレス鋼 | AISI304 |
| 5 | 洗濯機 | プラスチック/ゴム | ナイロン |
| 6 | ナッツ | ステンレス鋼 | AISI304 |
| 7 | ブッシング | 青銅 | C61900 |
| 8 | プラグ | デュチル鉄 | GJS500-7 |
| 9 | ディフューザー | デュチル鉄 | GJS500-7 |
| 10 | スクロールをセット | ステンレス鋼 | AISI304 |
