| 起源の場所: | 中国 |
| ブランド名: | AFC |
| 証明: | CE, NSF61/372 |
| モデル番号: | RDCV |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Price negotiable |
| パッケージの詳細: | 合板の箱 |
| 受渡し時間: | 45-60幾日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 順序に基づく |
| 材料: | GJS500-7 | 標準: | EN12233 |
|---|---|---|---|
| コーティング: | エポキシ | ディスク: | EPDM |
| 傾斜の角度: | 40度 | メディア: | 水および廃水 |
| ハイライト: | 振動逆止弁,柔らかい鉄のスイングチェックバルブ |
||

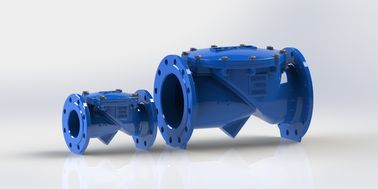

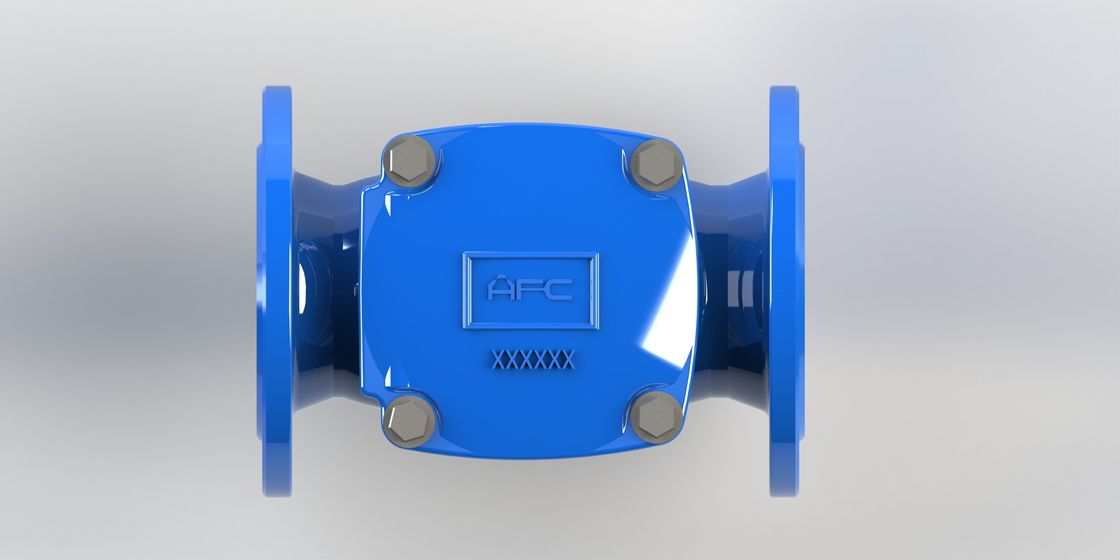

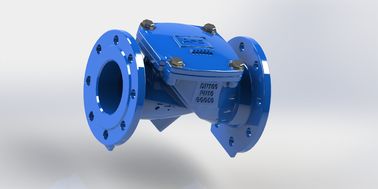

柔らかい鉄 エポキシ コーティング 40度傾斜ナイロン強化ディスク スイングフレックスチェックバルブ
特徴:
シンプルなデザインで 内部部品が少なくて 蓋が大きくて 内部の掃除や部品の交換 メンテナンスも容易になります
粉末塗装による耐腐蝕性
オープニング圧力は0.2barだけです.
バルブ・ボディシートに 腐食がない
50万回以上の操作
試験要件:
技術データ:
サイズ範囲:DN 50~600mm
圧力を指定する:
PN10,PN16
最大温度範囲:
-10°C80まで°C
一般的な用途:
一般的な水供給,消防,HVAC/冷却,下水道システム
| 品質システム | |
| IQC | チェックコール入荷部品 |
| IPQC | 生産プロセスの資格を確認 |
| FQC | すべてのバルブが圧力テストされています |
| OQC | バルブをチェックし 包装をチェックし |
材料:
| DN | メデルナンバー | L について | D1 | D2 | n-φd | C について | |||
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
| 50 | RDCV-0050 | 203 | 165 | 125 | 4-φ19 | 19 | |||
| 65 | RDCV-0065 | 216 | 185 | 145 | 4-φ19 | 19 | |||
| 80 | RDCV-0080 | 241 | 200 | 160 | 8-φ19 | 19 | |||
| 100 | RDCV-0100 | 292 | 220 | 180 | 8-φ19 | 19 | |||
| 125 | RDCV-0125 | 330 | 250 | 210 | 8-φ19 | 19 | |||
| 150 | RDCV-0150 | 356 | 285 | 240 | 8-φ23 | 19 | |||
| 200 | RDCV-0200 | 495 | 340 | 295 | 8-φ23 | 12-φ23 | 20 | ||
| 250 | RDCV-0250 | 622 | 395 | 405 | 350 | 355 | 12-φ23 | 12-φ28 | 22 |
| 300 | RDCV-0300 | 698 | 445 | 460 | 400 | 410 | 12-φ23 | 12-φ28 | 24.5 |
| 350 | RDCV-0350 | 787 | 505 | 520 | 460 | 470 | 16-φ23 | 16-φ28 | 24.5 |
| 400 | RDCV-0400 | 914 | 565 | 580 | 515 | 525 | 16-φ28 | 16-φ31 | 24.5 |
| *450 | RDCV-0450 | 914 | 615 | 640 | 565 | 585 | 20-φ28 | 20-φ31 | 25.5 |
| 500 | RDCV-0500 | 978 | 670 | 715 | 620 | 650 | 20-φ28 | 20-φ34 | 26.5 |
| *600 | RDCV-0600 | 1067 | 780 | 840 | 725 | 770 | 20-φ31 | 20-φ37 | 30 |
| *DN450はDN400と同じF/F寸法を使用します. | |||||||||
