| 起源の場所: | 陶磁器 |
| ブランド名: | AFC OEM |
| 証明: | NSF61 372 |
| モデル番号: | FBGD、FBBD、FBED、FBPD |
| 最小注文数量: | 1 |
|---|---|
| 価格: | RMB USD |
| パッケージの詳細: | 合板箱およびパレット |
| 受渡し時間: | 順序に基づく |
| 支払条件: | L/C、T/T |
| 供給の能力: | 60日の2つの容器 |
| 色: | 青 RAL 5010 NSF61 | 材料: | 延性がある鉄GSJ500-7 |
|---|---|---|---|
| ディスク座席: | 316L | ボディ座席: | EPDM |
| 圧力を指定する: | 150 PSI | スタンダード: | AWWA C504 |
| 製品名: | 二重フランジを付けたようになった蝶弁 | モデル コード: | FBGD FBBD |
| ハイライト: | 蝶制御弁,二重フランジを付けたようになった蝶弁 |
||

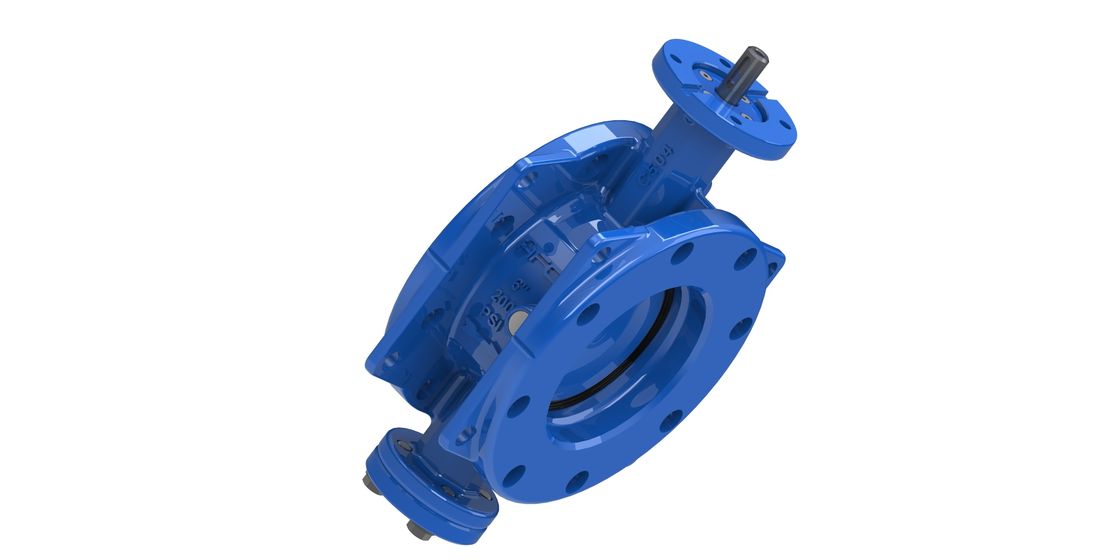

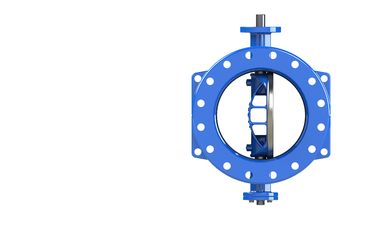

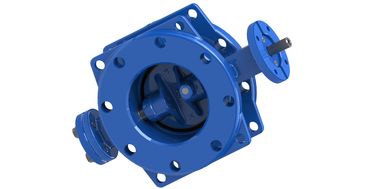

AWWA C504 NSF61 承認された二重フレンズ二重エクセントリックバタフライバル
特徴:
バルブボディ上の小さなプラットフォーム:
強力な保護 - ローラーを完全に穴に閉じ込めておく.
操作中にベアリングに損傷はありません.
特殊ローヤリング:
カーボン・スティールベースはブロンズ+PTFE内側が潤滑剤で ステン外側が腐らないように
ブロンズ製の軸承より強く,長持ちします
EPOXYによるオンライン修理:
ユーザは,パイプラインに入らずにバタフライバルの外側からゴムシールを修理するだけです.すべての種類のサイズで約1時間未満です.
弧形ディスク設計:
頭の損失を軽減し,渦巻を最小限に抑える
ディスク経由の流量エネルギー節約,ポンプコスト削減
ゴムシート:
エポキシが溝の裏側に注入される
鳩尾 の 形 は ゴム の 密封 器 を 固める
密封式減速動作トルク上の多肋間
溝に固定されたシールとエポキシドは,裏側でクインとして,松散の心配はありません
螺栓の必要がないし,永久に配置され,ナッツを緩め,穴の腐るのを減らす
トルク操作:
| 裸頭トルク (Nm) | |
| インチ | Nm |
| 4 | 85 |
| 6 | 128 |
| 8 | 210 |
| 10 | 250 |
| 12 | 372 |
| 14 | 760 |
| 16 | 1160 |
| 18 | 1280 |
| 20 | 1680 |
| 24 | 2500 |
| 28 | 2592 |
| 32 | 4428 |
| 36 | 5300 |
| 40 | 7245 |
| 48 | 13320 |
材料:
| 商品番号 | 部品名 | 材料 | スタンダード |
| 1 | 身体 | 柔らかい鉄 | GJS500-7 |
| 2 | 下軸 | ステンレス鋼 | AISI304 |
| 3 | ディスク | 柔らかい鉄 | GJS500-7 |
| 4 | メインシャフト | ステンレス鋼 | AISI304 |
| 5 | バックアップリング | プラスチック | PTFE |
| 6 | 固定プレート | 炭素鋼 | 商業用 |
| 7 | シャフトキー | 炭素鋼 | 商業用 |
| 8 | 六角螺栓で | 炭素鋼 | 商業用 |
| 9 | Oリング | ゴム | NBR |
| 10 | 軸軸 | 炭素鋼+ブロンズ/PTFE | 商業用 |
| 11 | 六角螺栓で | 炭素鋼 | 商業用 |
| 12 | ピン | ステンレス鋼 | AISI431 |
| 13 | 六角螺栓で | 炭素鋼 | 商業用 |
| 14 | 軸軸 | 炭素鋼+ブロンズ/PTFE | 商業用 |
| 15 | 位置プレート | 炭素鋼 | 商業用 |
| 16 | ナッツ | 炭素鋼 | 商業用 |
| 17 | 六角螺栓で | 炭素鋼 | 商業用 |
| 18 | 下のフレンズ | 柔らかい鉄 | GJS500-7 |
| 19 | Oリング | ゴム | NBR |
| 20 | 押力洗浄機 | ブロンズ | C62300 |
| 21 | ディスクシート | DI+ステンレス鋼 | GJS500-7+316SS L |
| 22 | ボディシート | ゴム | EPDM |
| 23 | クイーン | エポキシ | 商業用 |
| 24 | ワームギア | 柔らかい鉄 | 商業用 |

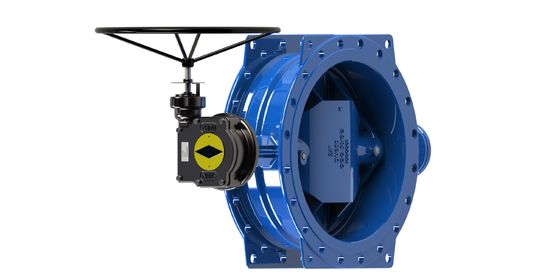

| サイズ ≥DN900 | |||
サイズ:
