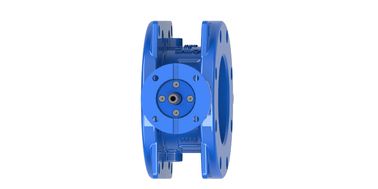

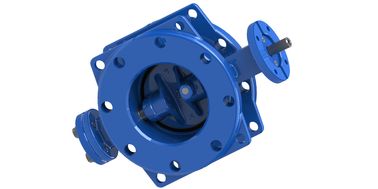

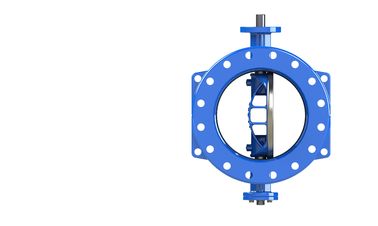

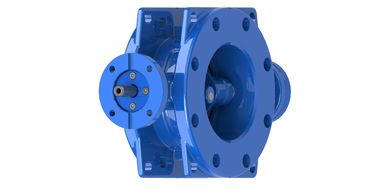

バターフライバルダブルエクセンティック

商品の詳細:

起源の場所:	中国
ブランド名:	AFC OEM
証明:	WRAS NSF61/372
モデル番号:	FBGD、FBBD、FBED、FBPE

お支払配送条件:

最小注文数量:	1
パッケージの詳細:	合板箱かパレット
受渡し時間:	60 日
支払条件:	L/C,T/T
供給の能力:	順序に基づく

連絡先

詳細製品概要

材料:	延性がある鉄GJS 500-7	ディスク座席:	ステンレス鋼316L
ボディ座席:	EPDM	スタンダード:	EN593、AWWA C504、
色:	青いRAL5010	みみずギヤ:	IP67
製品名:	二重風変りな蝶弁	モデルコード:	FBBD/FBGD
ハイライト:	蝶制御弁 , 二重フランジを付けたようになった蝶弁

SS316L ディスクリングダブルエクセントリックバターフライバルブ裸頭/ウェアギア操作

両側シール,低トルク,Dovetail,オンライン修理,ダブルエキセントリック蝶弁

特徴:

.バルブはDIボディとDIディスクで出来ています.
バルタテールシールデザインの先端設計で,裏側にはエポキシで捕らえられ,複数のリングが上げられ,ディスクとの接触がより多く,閉じる際に摩擦が少なくなります.
円盤との密封の接触面積が少なく,円盤の開いた位置でのストレスは少なくなります.
円盤の設計は,より良い流量容量,より強く,より少ない重量を提供することができます.
シャフトとディスクの接続は,交換可能で,硬い接続を可能にします.
DN 150-350MMは平面盤を使用し,DN 350-1200MMは弧形ディスクを使用します.
エポキシで覆われた内側と外側
バルブ設計は,EN 593,BS 5155,AWWA C504とAPI 609を満たしています.
上部フレンズ接続はISO 5211-1982を満たし,F/FはEN558-1&AWWA C504を満たしています.

技術データ:

サイズ範囲:DN350-1200mm
評価:1.0Mpa,1.6Mpa,150/250 Psi
作業温度: -10°C~80°C
流媒体:水と排水

適用:

水道システム,下水システム,水分配給システム,HVACシステム,産業,発電所

生産量:

品質システム
IQC	チェックコール入荷部品
IPQC	生産プロセスの資格を確認
FQC	すべてのバルブが圧力テストされています
OQC	バルブ外観と梱包をチェック

バターフライバルダブルエクセンティック 0

DN	L について		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		C について
DN	#13	#14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
100	127	190	155	155	25	156		180		220		8Φ19		19
150	140	210	212	215	40	211		240		285		8Φ23		19
200	152	230	248	250	48	266		295		340		8Φ23	12Φ23	20
250	165	250	268	280	48	319		350	355	405		12Φ23	12Φ28	22
300	178	270	322	315	50	370		400	410	460		12Φ23	12Φ28	24.6
350	190	290	350	335	50	429		460	470	520		16Φ23	16Φ28	26.5
400	216	310	375	355	55	480		515	525	580		16Φ28	16Φ31	28
450	222	330	415	405	55	530	548	565	585	640		20Φ28	20Φ31	30
500	229	350	450	425	55	582	609	620	650	715		20Φ28	20Φ34	31.5

バターフライバルダブルエクセンティック 1

DN	L について		H1	H2	H3	ΦB		ΦK		ΦD		nΦd		C について
DN	#13	#14	H1	H2	H3	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
600	267	390	520	525	55	682	720	725	770	780	840	20Φ31	20Φ37	30	36
700	292	430	600	565	75	794	794	840	840	895	910	24Φ31	24Φ37	32.5	39.5
800	319	470	660	640	75	901	901	950	950	1015	1025	24Φ34	24Φ40	35	43
900	330	510	725	718	100	1001	1001	1050	1050	1115	1125	28Φ34	28Φ40	37.5	46.5
1000	410	550	800	785	110	1112	1112	1160	1170	1230	1255	28Φ37	28Φ43	40	50
1200	470	630	950	940	110	1328	1328	1380	1390	1455	1485	32Φ40	32Φ49	45	57
