| 起源の場所: | 陶磁器 |
| ブランド名: | AFC OEM |
| 証明: | ISO9001-2015 |
| モデル番号: | SKAR |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Price negotiable |
| パッケージの詳細: | 合板の箱 |
| 受渡し時間: | 45-60幾日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 順序に基づく |
| 製品名: | 全開流量区域水解放弁の下水の運動SS316内部部品 | モデルコード: | SKAR |
|---|---|---|---|
| 材料: | 延性がある鉄GJS500-7 | 内部部品: | SS316 |
| コーティング: | Fushionはエポキシを結んだ | 流れ区域: | 全開流量区域 |
| 色: | RAL5010 | 専門: | 自由にこぼしなさい |
| ハイライト: | フルフローエリアの水放出バルブ,SS316 内部水放出バルブ,動的下水道排出バルブ |
||

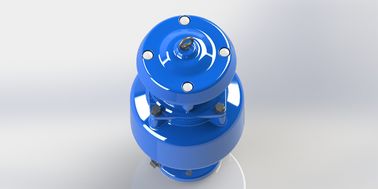

完全流域 水放出バルブ 下水道 Kinetic SS316 内部部
機能:
3つの機能を備えている.
1大気放出 - 抗衝撃装置によって
1-1. 水のハンマーを防ぐために空気排出速度を低下させる.
2軽量な放出
2-1. 水位が上まで上がると,浮遊船は,その接近位置まで上がり,密封弧を閉じます.大きな孔と小さな孔.
2-2 溶けた空気 (水中の2%) が水から継続的に出て,バルブの上部に集まります.
2-3 浮遊船は下を駆動され 小さな口から小さなポケットを放出します
密封弧は,水から空になるまで,まだ近い位置にします.
3パイプラインの排水中に大きな空気入口.
3-1 浮遊機はパイプラインが空いたときに落ちる
3-2 大量の空気が弁を通ってパイプラインに入ってくる
3-3. パイプラインの崩壊や真空の破裂を防止する.
3-4. 密封Oリングをパイプラインに塞ぐのを防ぎます.
特徴:
.溢れ放題
.掃除のために上と下の排水ボス.
サービスフィールド:
排水水システムのために
技術データ:
サイズ範囲:DN 50~200MM
圧力を指定する:1.0Mpa1.6Mp (フレンズ)
作業温度:−10°~80°C
流量媒介:下水道
ウォーターハンマーの問題があるときは,PN25と抗衝撃装置の工場に相談してください.
| 速選表 | |||||
| 水流量 CMH |
1360 | 4160 | 8500 | 19100 | 33400 |
| 主管の大きさ MM |
80〜400 | 400から700 | 750から1000 | 1050~1500年 | 1500〜2000年 |
| SKAR の サイズ MM |
50 | 80 | 100 | 150 | 200 |
材料:
| 違う 違う | 部品名 | 材料 | スタンダード |
| 1 | 身体 | 柔らかい鉄 | EN GJS500-7 |
| 2 | 浮遊機 | ステンレス鋼 | ANSI304/316L |
| 3 | 中央部分 | 柔らかい鉄 | EN GJS500-7 |
| 4 | Oリング | ゴム | NBR |
| 5 | ヘックスボルト | ステンレス鋼 | AISI304 |
| 6 | 洗濯機 | ステンレス鋼 | AISI304 |
| 7 | ボンネット | 柔らかい鉄 | EN GJS500-7 |
| 8 | カバー | 柔らかい鉄 | EN GJS500-7 |
| 9 | 洗濯機 | ステンレス鋼 | 商用/ANSI304/316 |
| 10 | ヘックスボルト | ステンレス鋼 | 商用/ANSI304/316 |
| 11 | 眼栓 | 炭素鋼 | 商業用 |
| *12 | 柱 | アルミニウム | 商業用 |
| 13 | Oリング | ゴム | NBR |
| 14 | 座席 | ゴム | NBR |
| 15 | 密封弧 | ステンレス鋼 | ANSI304/316L |
| 16 | オリフィスの座席 | ゴム | NBR |
| 17 | 幹 | ステンレス鋼 | ANSI304/316L |
| 18 | プラグオプション | ステンレス鋼 | ANSI304/316L |
| 19 | 小穴 | ステンレス鋼 | ANSI304/316L |
| *Size≥DN150 柱がない | |||
サイズ:
| DN | モデル番号 | H | ΦD | ΦK | ΦB | nΦd | C について | ||||
| PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | PN10 | ||||
| 50 | SKAR-0050 | 558 | 165 | 125 | 99 | 4Φ19 | 19 | ||||
| 80 | SKAR-0080 | 653 | 200 | 160 | 132 | 8Φ19 | 19 | ||||
| 100 | SKAR-00100 | 676 | 220 | 180 | 156 | 8Φ19 | 19 | ||||
| 150 | SKAR-0150 | 810 | 285 | 240 | 211 | 8Φ23 | 19 | ||||
| 200 | SKAR-0200 | 950 | 340 | 295 | 266 | 8Φ23 | 12Φ23 | 20 | |||
