| 起源の場所: | 中国 |
| ブランド名: | AFC |
| 証明: | EN1074-5 |
| モデル番号: | A500 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | Price negotiable |
| パッケージの詳細: | 合板の箱 |
| 受渡し時間: | 15-60日 |
| 支払条件: | L/C,T/T |
| 供給の能力: | 順序に基づく |
| 製品名: | 圧力救助の制御弁FBEはステンレス製圧力操縦者と塗った | モデル コード: | A500 |
|---|---|---|---|
| 材料: | ダクタイル鋳鉄 - GJS500-7 | パイロット材料: | SS304 |
| スタンダード: | EN1074-5 | コーティング: | エポキシ |
| ダイヤフラム: | EPDMのナイロン補強 | ゴム: | EPDM |
| ハイライト: | FBEコーティング圧縮制御バルブ,圧力を維持するバルブ FBEコーティング,エポキシコーティング圧縮制御バルブ |
||

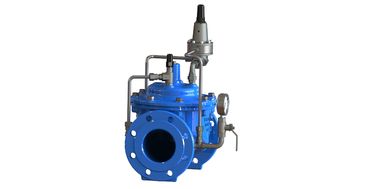

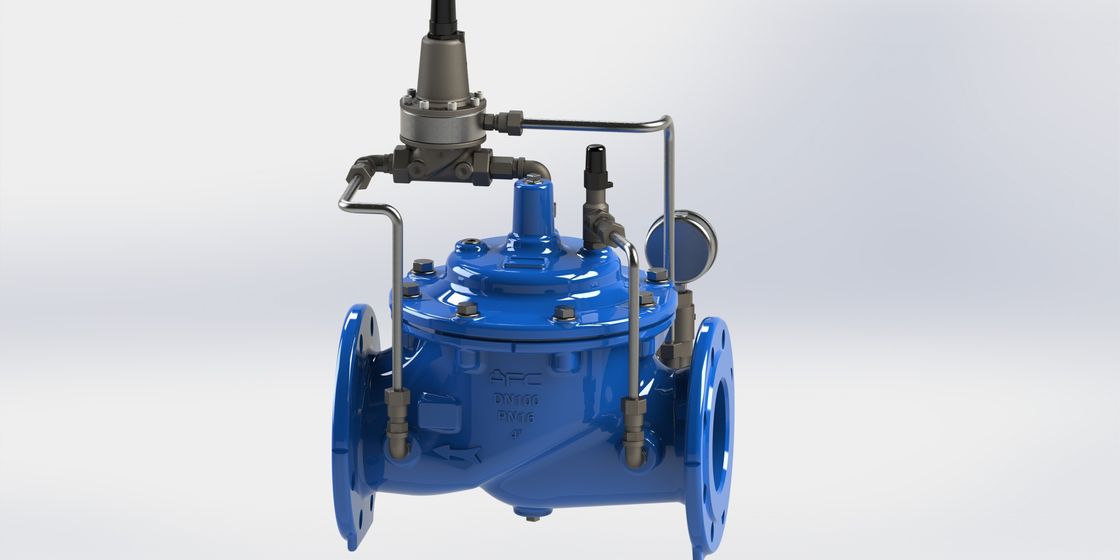

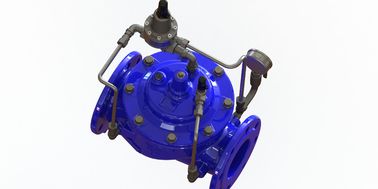

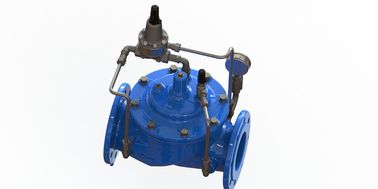

ステンレスプレッシャーパイロットで覆われた圧縮制御バルブFBE
記述:
A500 液圧で動いた弁で動いた制御バルブで,2つの異なる機能を果たす.並列に設置された場合,最小の事前設定を維持する.流量変動や下流圧の変化に関係なく上流圧循環バルブとして設置すると,最大前設定を超えると過剰なライン圧力を軽減します.
特徴:
圧力駆動,水自体の独立操作
ライン内使用可能 容易なメンテナンス
ナイロン強化の弁は,より良いサービスを提供します
| サイズ | DN50-DN800 |
| 作業温度 | - 10°C - 80°C |
| フレンズ | AISI B16.1 または PN16 |
| 流媒体 | 清潔な水 |
材料 と 寸法
DN50-DN350
| 違う | 記述 | 材料 | スタンダード |
| 1 | 身体 | 柔らかい鉄 | GJS500-7 |
| 2 | 座席 | ステンレス鋼 | ANSI 304/316 |
| 3 | Oリング | ゴム | NBR |
| 4 | Oリング | ゴム | NBR |
| 5 | ボルト | ステンレス鋼 | A2/A4 |
| 6 | 洗濯機 | ステンレス鋼 | A2/A4 |
| 7 | ボンネット | 柔らかい鉄 | GJS500-7 |
| 8 | ブッシュ | 青銅 | C61900 |
| 9 | 春 | ステンレス鋼 | ANSI 304/316 |
| 10 | カッシングナッツ | ステンレス鋼 | A4 |
| 11 | 腹膜 | ナイロン強化ゴム | EPDM+ナイロン |
| 12 | 固定ホルダー | 柔らかい鉄 | GJS500-7 |
| 13 | ディスクホルダー | 柔らかい鉄 | GJS500-7 |
| 14 | シール | ゴム | EPDM |
| 15 | 座席支架 | ステンレス鋼 | ANSI 304/316 |
| 16 | 幹 | ステンレス鋼 | ANSI 304/316 |
| 17 | プラグ | ステンレス鋼 | ANSI 304/316 |
| 18 | スクロール | ステンレス鋼 | A2/A4 |
| 19 | プラグ | ステンレス鋼 | A2/A4 |
| 20 | 洗濯機 | ステンレス鋼 | A2/A4 |
| 尺寸単位:MM | |||||||||||||||
| DN | モデルコード | L について | φD | Φk | H | N-φd | ΦB | ||||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
| 50 | A900-0050 | 230 | 165 | 165 | 165 | 125 | 125 | 125 | 177 | 4-φ19 | 4-φ19 | 4-φ19 | φ99 | φ99 | φ99 |
| 65 | A900-0065 | 290 | 185 | 185 | 185 | 145 | 145 | 145 | 202 | 4-φ19 | 4-φ19 | 8-φ19 | φ118 | φ118 | φ118 |
| 80 | A900-0080 | 310 | 200 | 200 | 200 | 160 | 160 | 160 | 219 | 8-φ19 | 8-φ19 | 8-φ19 | φ132 | φ132 | φ132 |
| 100 | A900-0100 | 350 | 220 | 220 | 235 | 180 | 180 | 190 | 243 | 8-φ19 | 8-φ19 | 8-φ23 | φ156 | φ156 | φ156 |
| *125 | A900-0125 | 400 | 250 | 250 | 270 | 210 | 210 | 220 | 243 | 8-φ19 | 8-φ19 | 8-φ28 | φ156 | φ156 | φ156 |
| 150 | A900-0150 | 480 | 285 | 285 | 300 | 240 | 240 | 250 | 333 | 8-φ23 | 8-φ23 | 8-φ28 | φ211 | φ211 | φ211 |
| 200 | A900-0200 | 600 | 340 | 340 | 360 | 295 | 295 | 310 | 428 | 8-φ23 | 12-φ23 | 12-φ28 | φ266 | φ266 | φ274 |
| 250 | A900-0250 | 730 | 405 | 405 | 425 | 350 | 355 | 370 | 478 | 12-φ23 | 12-φ28 | 12-φ31 | φ319 | φ319 | φ330 |
| 300 | A900-0300 | 850 | 460 | 460 | 485 | 400 | 410 | 430 | 538 | 12-φ23 | 12-φ28 | 16-φ31 | φ370 | φ370 | φ389 |
| *350 | A900-0350 | 980 | 520 | 520 | 555 | 460 | 470 | 490 | 550 | 16-φ23 | 16-φ28 | 16-φ34 | φ429 | φ429 | φ448 |
| 注記 | 1. DN125 DN350は,DN100とDN300と同じ内部装置を使用します | ||||||||||||||
| 2.A1SI 304 工場標準材料.AISI 316 材料については工場に相談してください. | |||||||||||||||
DN400-DN800
| 違う 違う | 記述 | 材料 | スタンダード |
| 1 | 身体 | 柔らかい鉄 | GJS500-7 |
| 2 | 座席 | ステンレス鋼 | ANSI 304/316 |
| 3 | スクロール | ステンレス鋼 | A2/A4 |
| 4 | スクロール | ステンレス鋼 | A2/A4 |
| 5 | スクロール | ステンレス鋼 | A2/A4 |
| 6 | 春 | ステンレス鋼 | ANSI 304/316 |
| 7 | ボンネット | 柔らかい鉄 | GJS500-7 |
| 8 | ブッシュ | 青銅 | C61900 |
| 9 | Oリング | ゴム | NBR |
| 10 | 洗濯機を修理する | 青銅 | C61900 |
| 11 | 腹膜 | ナイロン強化ゴム | EPDM+ナイロン |
| 12 | 眼栓 | 炭素鋼 | 1040 |
| 13 | 固定ホルダー | 柔らかい鉄 | GJS500-7 |
| 14 | ディスクホルダー | 柔らかい鉄 | GJS500-7 |
| 15 | シール | ゴム | EPDM |
| 16 | シール保持器 | 柔らかい鉄 | GJS500-7 |
| 17 | 幹 | ステンレス鋼 | ANSI 304/316 |
| 18 | プラグ | ステンレス鋼 | ANSI 304/316 |
| 19 | Oリング | ゴム | NBR |
| 20 | カップ | 柔らかい鉄 | GJS500-7 |
| 21 | プラグ | ステンレス鋼 | ANSI 304/316 |
| 22 | スクロール | ステンレス鋼 | A2/A4 |
| 23 | Oリング | ゴム | NBR |
| 24 | スクロール | ステンレス鋼 | A2/A4 |
| 尺寸単位:MM | |||||||||||||||
| DN | モデルコード | L について | H | φD | Φk | N-φd | ΦB | ||||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
| 400 | A900-0400 | 1100 | 710 | 580 | 580 | 620 | 515 | 525 | 550 | 16-φ28 | 16-φ31 | 16-φ37 | 480 | 480 | 503 |
| *450 | A900-0450 | 1200 | 720 | 640 | 640 | 670 | 565 | 585 | 600 | 20-φ28 | 20-φ31 | 20-φ37 | 530 | 548 | 548 |
| 500 | A900-0500 について | 1250 | 822 | 715 | 715 | 730 | 620 | 650 | 660 | 20-φ28 | 20-φ34 | 20-φ37 | 582 | 609 | 609 |
| 600 | A900-0600 | 1450 | 885 | 840 | 840 | 845 | 725 | 770 | 770 | 20-φ31 | 20-φ37 | 20-φ40 | 682 | 720 | 720 |
| *700 | A900-0700 | 1650 | 910 | 910 | 910 | 960 | 840 | 840 | 875 | 24-φ31 | 24-φ37 | 24-φ43 | 680 | 720 | 720 |
| 800 | A900-0800 | 1850 | 1260 | 1025 | 1025 | 1085 | 950 | 950 | 990 | 24-φ34 | 24-φ40 | 24-φ49 | 901 | 901 | 928 |
| 注記 | 1. DN450 DN700はDN400とDN600と同じ内部装置を使用します | ||||||||||||||
| 2.A1SI 304 工場標準材料.AISI 316 材料については工場に相談してください. | |||||||||||||||
